Installation depth as per Mercedes car

1000 Watts RMS

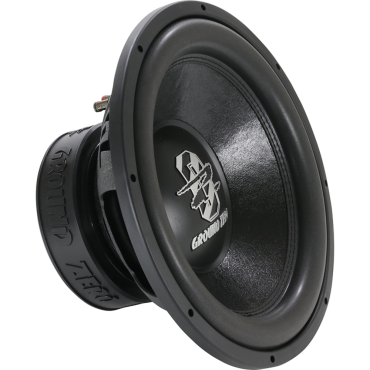

15″ high quality subwoofer with reinforced paper cone and long stroke surround
15″ high quality subwoofer
Klippel® optimized
Reinforced paper cone
Long stroke compound surround
Resonance free steel basket
75 mm / 3″ copper voice coil
Polycot spider
IMPP dust cap with 3D structure logo
Model
High-Quality street subwoofer
Power Handling (RMS)
1000 Watts
Impedance
2x 2 Ohms
Efficiency
85.8 dB
Power Recommendation
800 – 1400 Watts
Voice Coil
75 mm / 3" Copper
Membran Layout
Reinforced paper
Max. Excursion (Xmax)
50 mm / 1.97"
Mounting Ø
359 mm / 14.13"
Mounting Depth
195 mm / 7.68"
Resonance Frequency (Fs)
22.9 Hz
Overall Qaulity (Qts)
0.50
Equiv. Air Volume (Vas)
110.4 L / 3.90 cu.ft.

ΠΕΡΙΣΣΟΤΕΡΕΣ ΠΛΗΡΟΦΟΡΙΕΣ





10"  269 mm XXLS Car Subwoofer






92.2
 (dB)






4
 (ohm)






Διάμετρος 269,6 mm






Βάθος 135,7 mm


Σειρά : X X L S





12"  308 mm XXLS Car Subwoofer






94.3
 (dB)






4
 (ohm)






Διάμετρος 308,5 mm






Βάθος 144,2 mm


Σειρά : X X L S

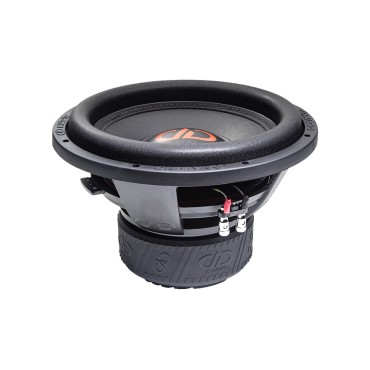

Η σειρά 600f προσφέρει μια ευρεία γκάμα από τα πιο δημοφιλή Power Tuned Subwoofer της DD AUDIO που έχουν σχεδιαστεί για αξιοσημείωτο χειρισμό ισχύος, ώστε να είναι ένας καθημερινός οδηγός για σοβαρούς μπασάδες.

ΑΝΑΘΕΩΡΗΣΗ «ΣΤ»
Οι προηγούμενες αναθεωρήσεις των υπογούφερ της Σειράς 600, 700 και 800 τα έκαναν μεγαλύτερα και καλύτερα και σε αυτήν την τελευταία αναθεώρηση «f» λαμβάνουν σημαντικές βελτιώσεις θερμικής ψύξης που έχουν σχεδιαστεί με ακρίβεια, μαζί με κάποιες σχεδιαστικές εργασίες που είναι κυριολεκτικά αιχμής.

ΘΕΡΜΙΚΗ ΜΕΤΑΦΟΡΑ
Τα υπογούφερ αναθεώρησης «f» σχεδιάστηκαν ειδικά για να παρέχουν βελτιωμένη θερμική μεταφορά. Η ψύκτρα αλουμινίου διπλής βαθμίδας λειτουργεί για να μεταφέρει τη θερμότητα μακριά από τα μαλακά εξαρτήματα, σε ανοιχτούς θαλάμους όπου το Σύστημα Ψύξης Ελεύθερης Ροής σπρώχνει μέσω ψυχρότερου επαγόμενου αέρα προκειμένου να αποβάλει αυτή τη θερμότητα.

ΠΕΡΙΣΣΟΤΕΡΑ XMAX
Καθώς το πάχος της επάνω πλάκας αυξανόταν, η περιέλιξη του πηνίου φωνής επιμηκύνονταν για να κρατήσει περισσότερο σύρμα πηνίου στο κενό. Περισσότερο σύρμα πηνίου που περιβάλλεται τόσο από χάλυβα κινητήρα όσο και από αλουμίνιο billet τραβάει περισσότερη θερμότητα μακριά από το πηνίο σε όλες τις συνθήκες, βελτιστοποιώντας την ηλεκτρική απόδοση σε μακροχρόνια χρήση.

Το αυξημένο Xmax και η εκδρομή απαιτούσαν βελτιώσεις στο κινούμενο σύστημα, επομένως έχουν σχεδιαστεί ψηλότερα περιβάλλοντα και η αράχνη έχει τελειοποιηθεί για να βελτιστοποιηθεί πλήρως η νέα σχεδίαση του κινητήρα. Τα ψηλότερα περιμετρικά είναι διπλά ραμμένα σε μη συμπιεσμένους κώνους με υαλοβάμβακα. Διπλό στρώμα, πολλαπλές αράχνες συνεχίζουν την παράδοση DD της μακροχρόνιας αντοχής.

Η σειρά 600f προσφέρει μια ευρεία γκάμα από τα πιο δημοφιλή Power Tuned Subwoofer της DD AUDIO που έχουν σχεδιαστεί για αξιοσημείωτο χειρισμό ισχύος, ώστε να είναι ένας καθημερινός οδηγός για σοβαρούς μπασάδες.

ΑΝΑΘΕΩΡΗΣΗ «ΣΤ»
Οι προηγούμενες αναθεωρήσεις των υπογούφερ της Σειράς 600, 700 και 800 τα έκαναν μεγαλύτερα και καλύτερα και σε αυτήν την τελευταία αναθεώρηση «f» λαμβάνουν σημαντικές βελτιώσεις θερμικής ψύξης που έχουν σχεδιαστεί με ακρίβεια, μαζί με κάποιες σχεδιαστικές εργασίες που είναι κυριολεκτικά αιχμής.

ΘΕΡΜΙΚΗ ΜΕΤΑΦΟΡΑ
Τα υπογούφερ αναθεώρησης «f» σχεδιάστηκαν ειδικά για να παρέχουν βελτιωμένη θερμική μεταφορά. Η ψύκτρα αλουμινίου διπλής βαθμίδας λειτουργεί για να μεταφέρει τη θερμότητα μακριά από τα μαλακά εξαρτήματα, σε ανοιχτούς θαλάμους όπου το Σύστημα Ψύξης Ελεύθερης Ροής σπρώχνει μέσω ψυχρότερου επαγόμενου αέρα προκειμένου να αποβάλει αυτή τη θερμότητα.

ΠΕΡΙΣΣΟΤΕΡΑ XMAX
Καθώς το πάχος της επάνω πλάκας αυξανόταν, η περιέλιξη του πηνίου φωνής επιμηκύνονταν για να κρατήσει περισσότερο σύρμα πηνίου στο κενό. Περισσότερο σύρμα πηνίου που περιβάλλεται τόσο από χάλυβα κινητήρα όσο και από αλουμίνιο billet τραβάει περισσότερη θερμότητα μακριά από το πηνίο σε όλες τις συνθήκες, βελτιστοποιώντας την ηλεκτρική απόδοση σε μακροχρόνια χρήση.

Το αυξημένο Xmax και η εκδρομή απαιτούσαν βελτιώσεις στο κινούμενο σύστημα, επομένως έχουν σχεδιαστεί ψηλότερα περιβάλλοντα και η αράχνη έχει τελειοποιηθεί για να βελτιστοποιηθεί πλήρως η νέα σχεδίαση του κινητήρα. Τα ψηλότερα περιμετρικά είναι διπλά ραμμένα σε μη συμπιεσμένους κώνους με υαλοβάμβακα. Διπλό στρώμα, πολλαπλές αράχνες συνεχίζουν την παράδοση DD της μακροχρόνιας αντοχής.

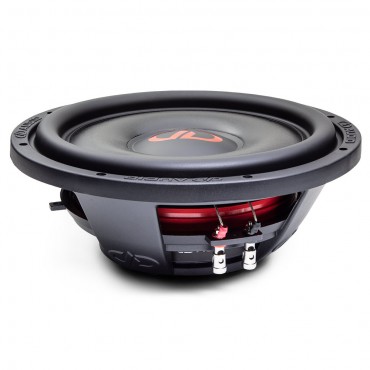

Τα υπογούφερ της σειράς SL600, τα οποία περιλαμβάνουν το επίπεδο υπογούφερ DD Audio HI-DEF SL612 12" (30 cm), διαθέτουν πολύ μικρό βάθος τοποθέτησης και οι αναρτήσεις έχουν ρυθμιστεί ώστε να αποδίδουν εξαιρετικά σε μικρές διαστάσεις χώρου με αντανακλαστικά μπάσων.
Για να διασφαλιστεί ο χειρισμός υψηλής ισχύος, η καλή ψύξη και η μεγάλη εκδρομή, τα υπογούφερ SL600 διαθέτουν πηνία φωνής 2,5 ιντσών υψηλής θερμοκρασίας, μαγνήτες 72 ουγγιών, εξαερισμό πηνίου στο πίσω μέρος και EROM surround.
Ένα από τα μοναδικά χαρακτηριστικά του SL600 είναι ο κώνος διαφράγματος τριών επιπέδων, χαμηλού προφίλ. Με τη συμπίεση ενός στρώματος αφρού μεταξύ δύο στρωμάτων κυτταρίνης, ο κώνος είναι τόσο ελαφρύς και άκαμπτος όσο ένας τυπικός κώνος, αλλά αρκετά επίπεδος ώστε να επιτρέπει μια διαδρομή ανάρτησης ισοδύναμη με αυτή ενός υπογούφερ πλήρους μεγέθους.

Τα υπογούφερ της σειράς SL600, τα οποία περιλαμβάνουν το επίπεδο υπογούφερ DD Audio HI-DEF SL612 12" (30 cm), διαθέτουν πολύ μικρό βάθος τοποθέτησης και οι αναρτήσεις έχουν ρυθμιστεί ώστε να αποδίδουν εξαιρετικά σε μικρές διαστάσεις χώρου με αντανακλαστικά μπάσων.
Για να διασφαλιστεί ο χειρισμός υψηλής ισχύος, η καλή ψύξη και η μεγάλη εκδρομή, τα υπογούφερ SL600 διαθέτουν πηνία φωνής 2,5 ιντσών υψηλής θερμοκρασίας, μαγνήτες 72 ουγγιών, εξαερισμό πηνίου στο πίσω μέρος και EROM surround.
Ένα από τα μοναδικά χαρακτηριστικά του SL600 είναι ο κώνος διαφράγματος τριών επιπέδων, χαμηλού προφίλ. Με τη συμπίεση ενός στρώματος αφρού μεταξύ δύο στρωμάτων κυτταρίνης, ο κώνος είναι τόσο ελαφρύς και άκαμπτος όσο ένας τυπικός κώνος, αλλά αρκετά επίπεδος ώστε να επιτρέπει μια διαδρομή ανάρτησης ισοδύναμη με αυτή ενός υπογούφερ πλήρους μεγέθους.

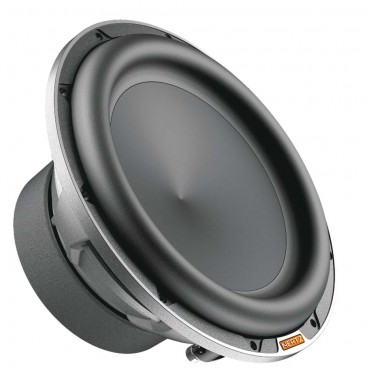

Εξαιρετική απόδοση σε μικρό μέγεθος, αυτός είναι ο στόχος των υπογούφερ ήχου αυτοκινήτου Mille Pro. Με τη δύναμη της τεχνογνωσίας που απέκτησε με τη Mille Legend, η ομάδα Ε&Α βελτιστοποίησε τη διαδικασία παραγωγής για να προσφέρει την «Hertz Sound Experience» σε ένα ευρύτερο κοινό χρησιμοποιώντας μέρος των τεχνολογιών και των υλικών της ναυαρχίδας της σειράς. Ο κώνος MP 250 D4.3 κατασκευάζεται με συμπίεση χαρτοπολτού με έγχυση ορυκτών σκονών, την ίδια τεχνική κατασκευής που χρησιμοποιείται για το Legend. Το προφίλ V-cone® αυξάνει την ακαμψία, επιτρέποντας στον κώνο να λειτουργεί σαν έμβολο. Τα υλικά Surround αποτελούνται από καουτσούκ IIR-βουτυλίου υψηλής καθαρότητας. Όπως τα Legend ML2000.3 και ML2500.3, τα υπογούφερ Mille PRO είναι κατασκευασμένα με την τεχνολογία Boundary Free Surround που επιτρέπει μεγαλύτερη επιφάνεια εκπομπής με ίση διάμετρο, δημιουργώντας υψηλότερη ηχητική πίεση. Το συμπαγές καλάθι αντισυντονισμού από κράμα αλουμινίου 6 ακτίνων είναι το ίδιο με το κορυφαίο μοντέλο ML 2500.3 και συμβάλλει στη μηχανική απόσβεση του υπογούφερ, όντας απολύτως διαφανές στον ήχο. Το πηνίο φωνής 4 επιπέδων 65 mm είναι υψηλότερο από 60 mm και τυλίγεται σε διαμορφωτή TIL-P, παρέχοντας έτσι υψηλή γραμμική μετατόπιση. Η διαμόρφωση σύνθετης αντίστασης 4 Ω + 4 Ω DVC βελτιώνει την ευελιξία για να ταιριάζει με οποιοδήποτε σύστημα ενισχυτή. Το σύστημα ψύξης και αποσυμπίεσης αέρα αποφεύγει την ανάγκη για κεντρική οπή στην κάτω πλάκα με τρία πλεονεκτήματα: - Καλύτερη θερμική αδράνεια για εξασφάλιση χαμηλών θερμοκρασιών λειτουργίας κατά τη διάρκεια μουσικών μεταβατικών περιόδων. - Μεγιστοποίηση του μαγνητικού πεδίου που προκαλείται στο πηνίο με τις ίδιες συνολικές διαστάσεις κινητήρα. Χάρη σε μεγαλύτερη ποσότητα σιδήρου στον πόλο, η πιθανότητα μαγνητικού κορεσμού μειώνεται εκμεταλλευόμενη τη μέγιστη πυκνότητα ροής που παράγεται από τον μαγνήτη. - Δυνατότητα τοποθέτησης του υπογούφερ ακριβώς στον τοίχο του κουτιού, εκμεταλλευόμενοι πλήρως τις ελάχιστες διαστάσεις του. Ένας ελαστικός δίσκος απόσβεσης, που παρέχεται με το προϊόν, στερεώνει το υπογούφερ στο κουτί και εξασφαλίζει την ανταλλαγή αέρα για τις 10 οπές εξαερισμού στο κάτω μέρος. Οι οπές πίσω από την περιέλιξη του πηνίου φωνής και οι 10 αεραγωγοί στην κάτω πλάκα εξασφαλίζουν μεγαλύτερη ανταλλαγή αέρα στα εσωτερικά στρώματα του πηνίου και λειτουργούν σε συνέργεια με ένα καινοτόμο σύστημα συναρμολόγησης. Αναγκάζει τον αέρα να περάσει μέσα από το διάκενο αέρα για να διατηρήσει τη θερμοκρασία λειτουργίας του πηνίου χαμηλή, ακόμη και με τα πιο ακραία μουσικά προγράμματα. Το τερματικό χρησιμοποιεί υποδοχές συμπαγούς ώθησης με κάλυμμα κατά του βραχυκυκλώματος που δέχεται καλώδια έως 8 AWG για να παρέχει εξαιρετικά χαμηλή αντίσταση καλωδίωσης σε διαμορφώσεις χαμηλής αντίστασης (1ohm).

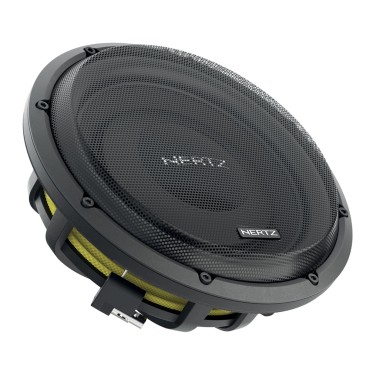

Τα ρηχά υπογούφερ Mille PRO έχουν σχεδιαστεί για να επιτυγχάνουν εξαιρετική απόδοση ακόμα και όταν υπάρχει πολύ λίγος διαθέσιμος χώρος για την εγκατάσταση του κουτιού υπογούφερ. Το MPS 250 είναι βελτιστοποιημένο για να λειτουργεί σε εξαιρετικά συμπαγή σφραγισμένα κουτιά ξεκινώντας από μόνο 14 Lt (0,49 Cf). Χαρακτηριστικό παράδειγμα είναι ένα περίβλημα υπογούφερ κάτω από τον πίσω πάγκο των pickup truck, όπου ο χώρος -και το ύψος- είναι περιορισμένοι. Το ρηχό υπογούφερ Mille PRO έχει αναλογία βάθους/απόδοσης που δεν είχε επιτευχθεί ποτέ στο παρελθόν χάρη στην εντυπωσιακή χωρητικότητα εκδρομής κώνου που είναι 20% υψηλότερη από μια παραδοσιακή σχεδίαση. Αυτός ο εξαιρετικός στόχος έχει επιτευχθεί χάρη στον έξυπνο σχεδιασμό της ομάδας ανάρτησης που διαθέτει μια ειδική δομή στήριξης για αράχνη και πηνίο. Αυτή η λύση επέτρεψε τη μετακίνηση της μαγνητικής ομάδας προς τα μέσα, μειώνοντας το βάθος και ταυτόχρονα μεγιστοποιώντας τη γραμμική διαδρομή του κώνου.

Τα ρηχά υπογούφερ Mille PRO έχουν σχεδιαστεί για να επιτυγχάνουν εξαιρετική απόδοση ακόμα και όταν υπάρχει πολύ λίγος διαθέσιμος χώρος για την εγκατάσταση του κουτιού υπογούφερ. Το MPS 250 είναι βελτιστοποιημένο για να λειτουργεί σε εξαιρετικά συμπαγή σφραγισμένα κουτιά ξεκινώντας από μόνο 14 Lt (0,49 Cf). Χαρακτηριστικό παράδειγμα είναι ένα περίβλημα υπογούφερ κάτω από τον πίσω πάγκο των pickup truck, όπου ο χώρος -και το ύψος- είναι περιορισμένοι. Το ρηχό υπογούφερ Mille PRO έχει αναλογία βάθους/απόδοσης που δεν είχε επιτευχθεί ποτέ στο παρελθόν χάρη στην εντυπωσιακή χωρητικότητα εκδρομής κώνου που είναι 20% υψηλότερη από μια παραδοσιακή σχεδίαση. Αυτός ο εξαιρετικός στόχος έχει επιτευχθεί χάρη στον έξυπνο σχεδιασμό της ομάδας ανάρτησης που διαθέτει μια ειδική δομή στήριξης για αράχνη και πηνίο. Αυτή η λύση επέτρεψε τη μετακίνηση της μαγνητικής ομάδας προς τα μέσα, μειώνοντας το βάθος και ταυτόχρονα μεγιστοποιώντας τη γραμμική διαδρομή του κώνου.

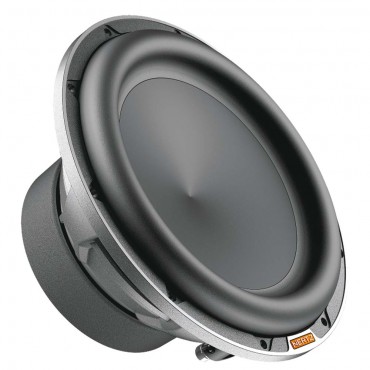

Εξαιρετική απόδοση σε ένα συμπαγές μέγεθος, αυτός είναι ο στόχος των subwoofer αυτοκινήτου Mille Pro. Με τη δύναμη της τεχνογνωσίας που απέκτησε με την Mille Legend, η ομάδα R & D έχει βελτιστοποιήσει τη διαδικασία παραγωγής για να προσφέρει την "Hertz Sound Experience" σε ένα ευρύτερο κοινό χρησιμοποιώντας μέρος των τεχνολογιών και των υλικών της γραμμής ναυαρχίδας. Ο κώνος του MP 250 D2.3 κατασκευάζεται με πίεση πολτού χαρτιού και με την έγχυση ορυκτών κόνεων, την ίδια τεχνική κατασκευής που χρησιμοποιείται για το Legend. Το προφίλ V-cone® αυξάνει την ακαμψία, επιτρέποντας στον κώνο να λειτουργήσει σαν ένα έμβολο. Τα περιστασιακά υλικά αποτελούνται από υψηλής καθαρότητας ελαστικό IIR-βουτυλίου. Όπως και τα Legend ML2000.3 και ML2500.3, τα υπογούφερ Mille PRO κατασκευάζονται με τεχνολογία Boundary Free Surround, επιτρέποντας μεγαλύτερη επιφάνεια εκπομπής με ίση διάμετρο, δημιουργώντας υψηλότερη ηχητική πίεση. Το συμπαγές καλάθι με αντιαναζωνικό κράμα αλουμινίου 6 ακτίνων είναι το ίδιο με το κορυφαίο μοντέλο ML 2500.3 και συμβάλλει στη μηχανική απόσβεση του υπογούφερ, απολύτως διαφανές στον ήχο. Το πηνίο φωνής τεσσάρων στρωμάτων 65 mm είναι μεγαλύτερο από 60 mm και τυλίγεται σε έναν διαμορφωτή TIL-P, παρέχοντας έτσι υψηλή γραμμική μετατόπιση. Η διαμόρφωση σύνθετης αντίστασης 2 Ω + 2 Ω DVC βελτιώνει την ευελιξία ώστε να ταιριάζει με οποιοδήποτε σύστημα ενισχυτή. Το σύστημα ψύξης αέρα και αποσυμπίεσης αποφεύγει την ανάγκη για κεντρική τρύπα στην πλάκα πυθμένα με τρία πλεονεκτήματα: - Καλύτερη θερμική αδράνεια για την εξασφάλιση χαμηλών θερμοκρασιών λειτουργίας κατά τη διάρκεια μουσικών μεταβατικών αλλαγών. - Μεγιστοποίηση του μαγνητικού πεδίου που προκαλείται στο πηνίο με τις ίδιες συνολικές διαστάσεις του κινητήρα. Χάρη σε μεγαλύτερη ποσότητα σιδήρου στον πόλο, η πιθανότητα μαγνητικού κορεσμού μειώνεται εκμεταλλευόμενη τη μέγιστη πυκνότητα ροής που παράγεται από τον μαγνήτη. - Δυνατότητα τοποθέτησης του subwoofer δεξιά στον τοίχο του κιβωτίου, αξιοποιώντας πλήρως τις ελάχιστες διαστάσεις του. Ένας αποσβεστικός δίσκος από καουτσούκ, που συνοδεύει το προϊόν, ασφαλίζει το υπογούφερ στο κουτί και εξασφαλίζει την ανταλλαγή αέρα για τα 10 ανοίγματα στο κάτω μέρος. Οι οπές πίσω από το τύλιγμα του πηνίου φωνής και τα 10 ανοίγματα στον πυθμένα εξασφαλίζουν μεγαλύτερη ανταλλαγή αέρα με τα εσωτερικά στρώματα του πηνίου και συνεργάζονται με ένα καινοτόμο σύστημα συναρμολόγησης. Αναγκάζει τον αέρα να περάσει μέσα από το διάκενο αέρα για να διατηρήσει τη θερμοκρασία λειτουργίας του πηνίου χαμηλή, ακόμη και με τα πιο ακραία μουσικά προγράμματα. Το τερματικό χρησιμοποιεί συμπαγείς συνδέσεις πίεσης με κάλυμμα κυκλώματος antishort που δέχεται καλώδια μέχρι 8 AWG για να παρέχει εξαιρετικά χαμηλή αντίσταση καλωδίωσης σε διαμορφώσεις χαμηλής σύνθετης αντίστασης (1ohm).





12"    308 mm Round XXLS Subwoofer





8+8 ohm


Recommended box : Vented


92.0
 (dB)






350
 (W)






Διάμετρος 308,5 mm , Βάθος 144,2 mm

Σειρά : X X L S

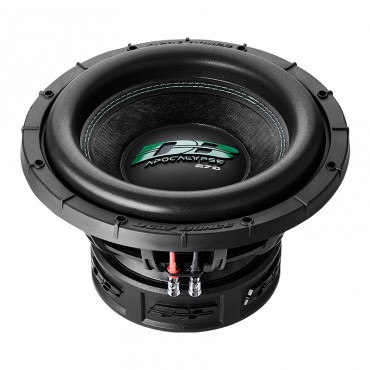

Apocalypse DB-SA272 D2




Type
Subwoofer


Size
12 inch


Voice coil size
2.75 inch


Cone
Paper


Magnet
Ferrite


Voice coil wire
CCAW


Surround
Foam


RMS Power
1500 W


MAX Power
3000 W


Frame
Alu


Impedance
2+2


SPL
86.20


Fs
31.12


Qts
0.36


BL
20.83


Vas
30.74


Xmax
18.00


Mounting depth
7.07 inch


Cut-out dimension
11.00 inch


Gross weight
30.64 lb (13.90 kg)
